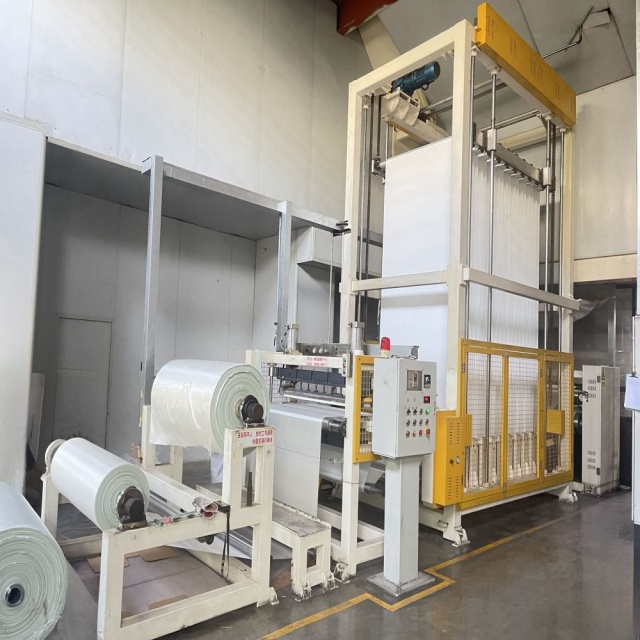

Alcance del suministro de la línea de impregnación de fibra de vidrio:

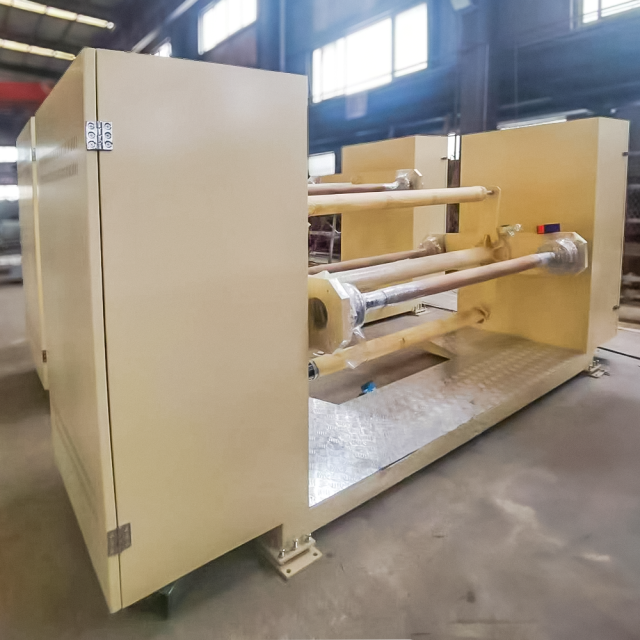

1.Desbobinador de banda sin eje
2.Pieza de planchado eléctrico
Características: Calefacción de planchado cuando para piece-up por corte manual.

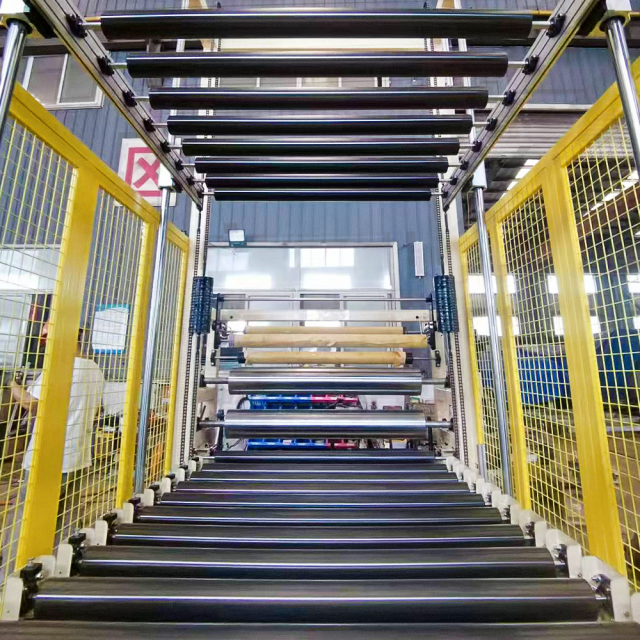

3.Almacenamiento de banda flotante
Características: No-parada de funcionamiento cuando el calor de planchar pieza-up / Junta
4.Dispositivo tractor frontal
Características: tracción de fibra de vidrio cruda; placa de acero y acero de forma soldada; dos piezas de rodillos de tracción con senor de retroalimentación de control de tensión;

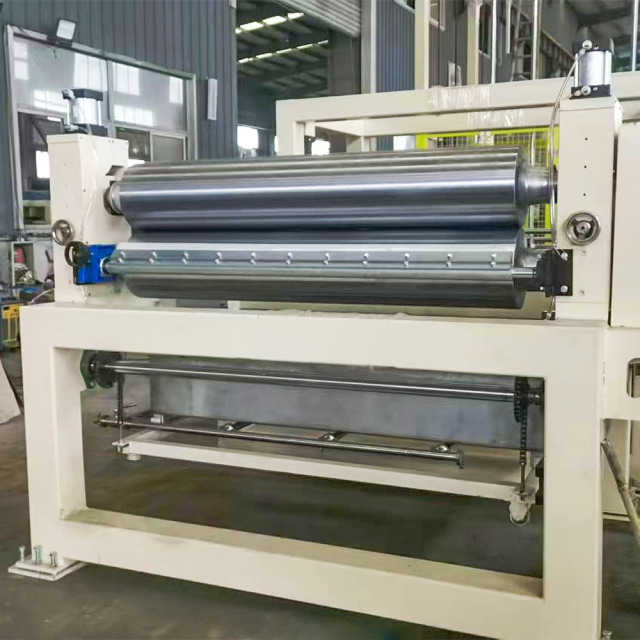

5.Impregnación Web
Conjunto de componentes: Marco del dispositivo, unidad de revestimiento posterior, rodillos de respiración / rodillos Sky, rodillos de doctor, baño de pegamento, etc. Diámetro del rodillo rascador: Ø268mm; dispositivo hidráulico de elevación del baño de cola, rodamiento NSK & LK, cilindro de retención de forma.
6.Cámara de calentamiento
La cámara de calentamiento contiene hornos de calentamiento, sistema de escape, control de temperatura, etc. La longitud de cada cámara es de 3000mm.
Los medios de calentamiento de aceite térmico pasan a través de la placa de reflexión (Q345). Hay 8 zonas de temperatura, la temperatura de cada zona se establece por separado para que coincida con el grado de solicitud de variedad. Rango de temperatura ajustable en 120~2500degree.
7. Cámara de refrigeración (refrigeración por agua y refrigeración por aire)
Características: enfriamiento impregnado Pre-Preg a la temperatura ambiente antes de cortar.
8. Plataforma de operación
Toda la sección de secado y el segmento del dispositivo de enfriamiento operan en una plataforma con escaleras. Diseño a medida para satisfacer la demanda de operación de conveniencia del cliente.
9.web-alineador con refrigeración
Características: Ajuste pre-preg. Movimiento en una línea, evitar el desplazamiento a la izquierda y derecha; Enfriamiento de la temperatura de pre-preg, evitar pegajosa en los rodillos para efectuar el acabado defectuoso.
10. Dispositivo de tracción trasera
Aplicación del movimiento de tracción después de que el pre-impregnado se haya calentado y secado. El marco del dispositivo es de chapa de acero soldada. Dos piezas de rodillos de tracción, Ø300mm; control de tracción con sensor de tensión.
11.2º trimmer de tracción
Cant. 1 juego, con 2 juegos de recortador de márgenes neumático
Característica: pre-recortador de márgenes antes del rebobinado;
Dispositivo de corte giratorio con recogedor de polvo;
Aspirador de polvo por el cliente;
12. Acabado flotante Almacén
Características: Funcionamiento ininterrumpido al rebobinar el acabado;
El prealmacenamiento garantiza tiempo suficiente para desplazar el rollo completo de acabado;
En caso de problema con el cortador rotativo, almacenar el acabado para evitar daños en el preimpregnado.
13. Rebobinador de brazo radial (dúplex)
Características: Rebobinado de acabado de preimpregnado después de calentar y enfriar.
14. Cortador de acabado
Hay un par de rodillos de alimentación delante de la cortadora, la velocidad de alimentación se ajusta para que coincida con la longitud de corte; el rodillo de alimentación también puede funcionar fácilmente para regular la tensión del PP antes de que entre en la cortadora; tolerancia de la longitud de corte inferior a ±1mm, tolerancia diagonal inferior a ±2mm. Programación PLC puede grabar en línea páginas de corte y ajuste de longitud.
15. Transportador
El transportador transporta las páginas de PP a la unidad apiladora.
16. Apilador hidráulico
